comevizz操作方法

メトリクスデータ読み込み

画面左上の Browse... ボタンからメトリクス情報ファイルを指定します.
読み込ませるメトリクス情報ファイルの形式については 付録B. メトリクス情報ファイルフォーマット を参照してください.

メトリクス情報ファイルの読み込みが完了すると,下記画面が表示されます.

Finish reading file

Z-Score表示

Metrics Z-Scoreタブからプロジェクトのソースコード偏差値を表示することができます.
Z-Scoreの表す値については付録C. Z-Scoreを参照してください.

母集団・ターゲーットプロジェクトのフィルタリングのTargetで指定されたプロジェクトのZ-Scoreがレーダーチャートに表示されます. 例として,Apacheプロジェクトを母集団としてcommons系のプロジェクトのZ-Scoreを表示した場合,下記のような表示となります.

Z-score

Targetに何も指定しない場合,各メトリクスのZ-scoreは基準値である0となります.

Z-Score表示するメトリクスの選択

Z-Score表示するメトリクスを選択することができます.

メトリクスセットを選択する

画面右の Select Metrics Sets から複数のメトリクスを一度に選択することができます.
現在選択できるメトリクスセットは下記の通りです.

メトリクスセット名 メトリクス種別
Issues bugs, code_smells, vulnerabilities
Violations blocker_violations, critical_violations, info_violations, major_violations, minor_violations, violations
Complexity class_complexity, complexity, function_complexity

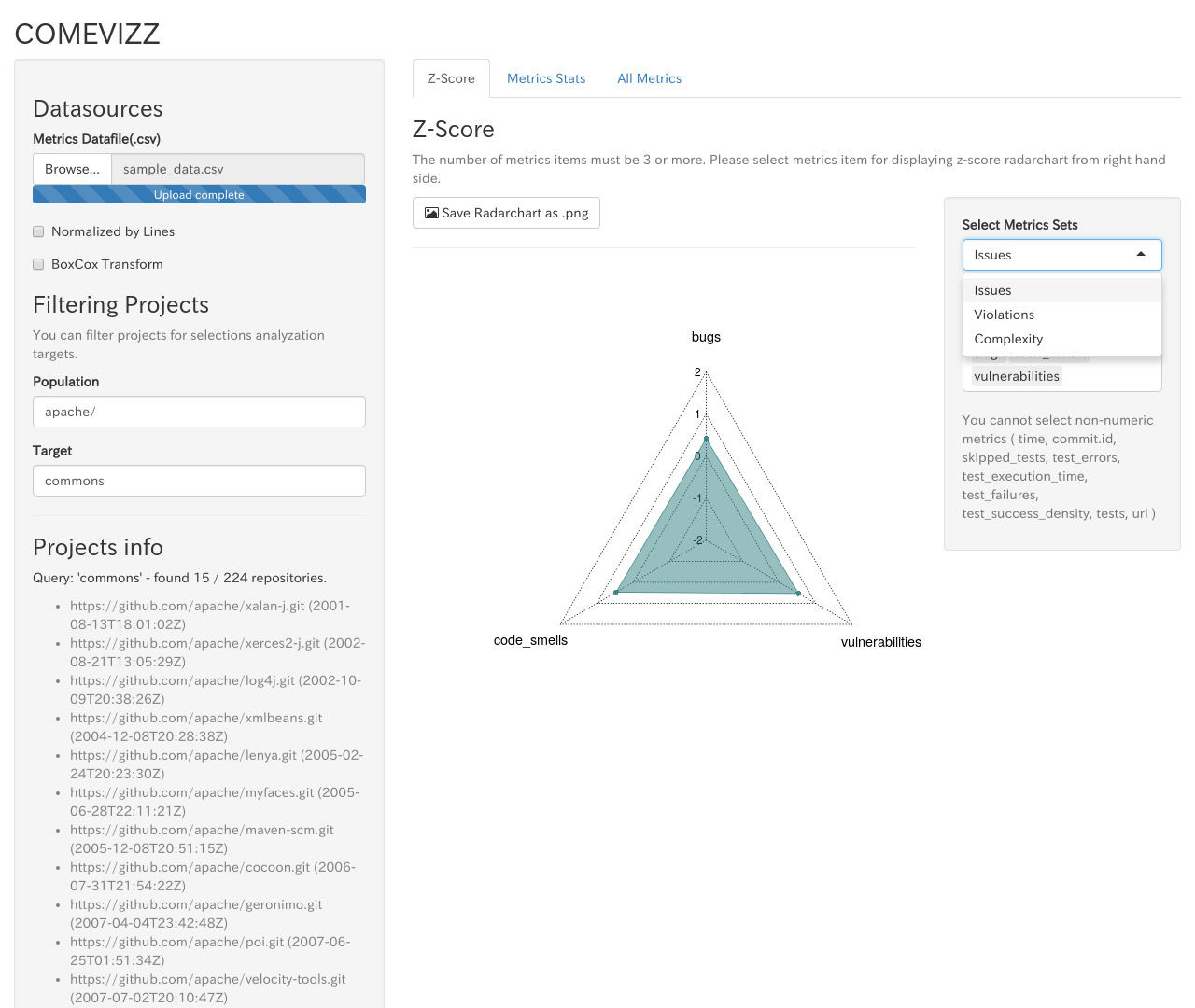

Z-score select metrics set

メトリクスを自分で選ぶ

画面右の Select Metrics から自由にメトリクスを選択することもできます.
選択候補として表示されるメトリクス名は,読み込ませたメトリクスCSVファイルのヘッダー行を元に生成されています.

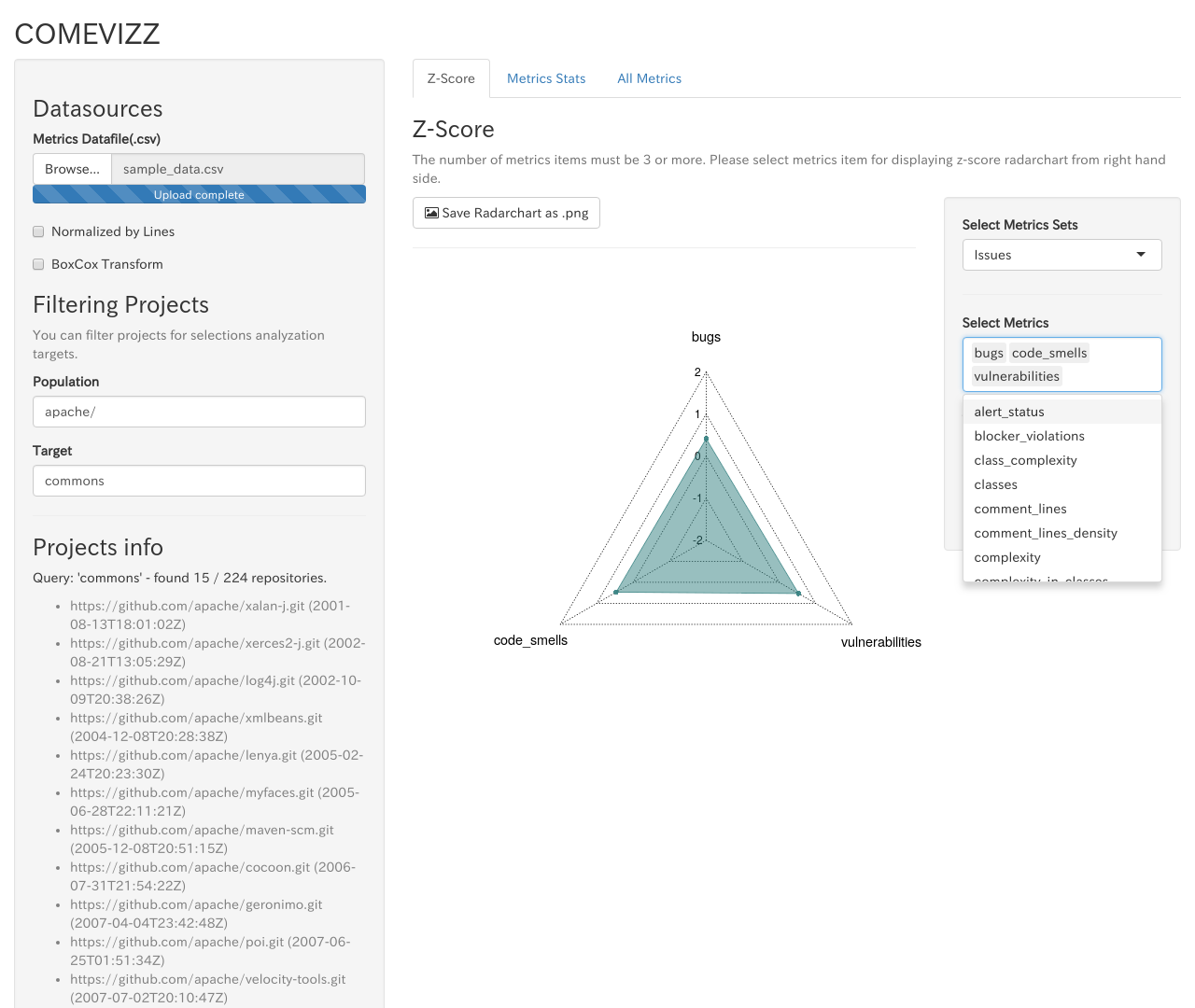

Z-score select metrics

Z-Scoreレーダーチャートを画像としてダウンロードする

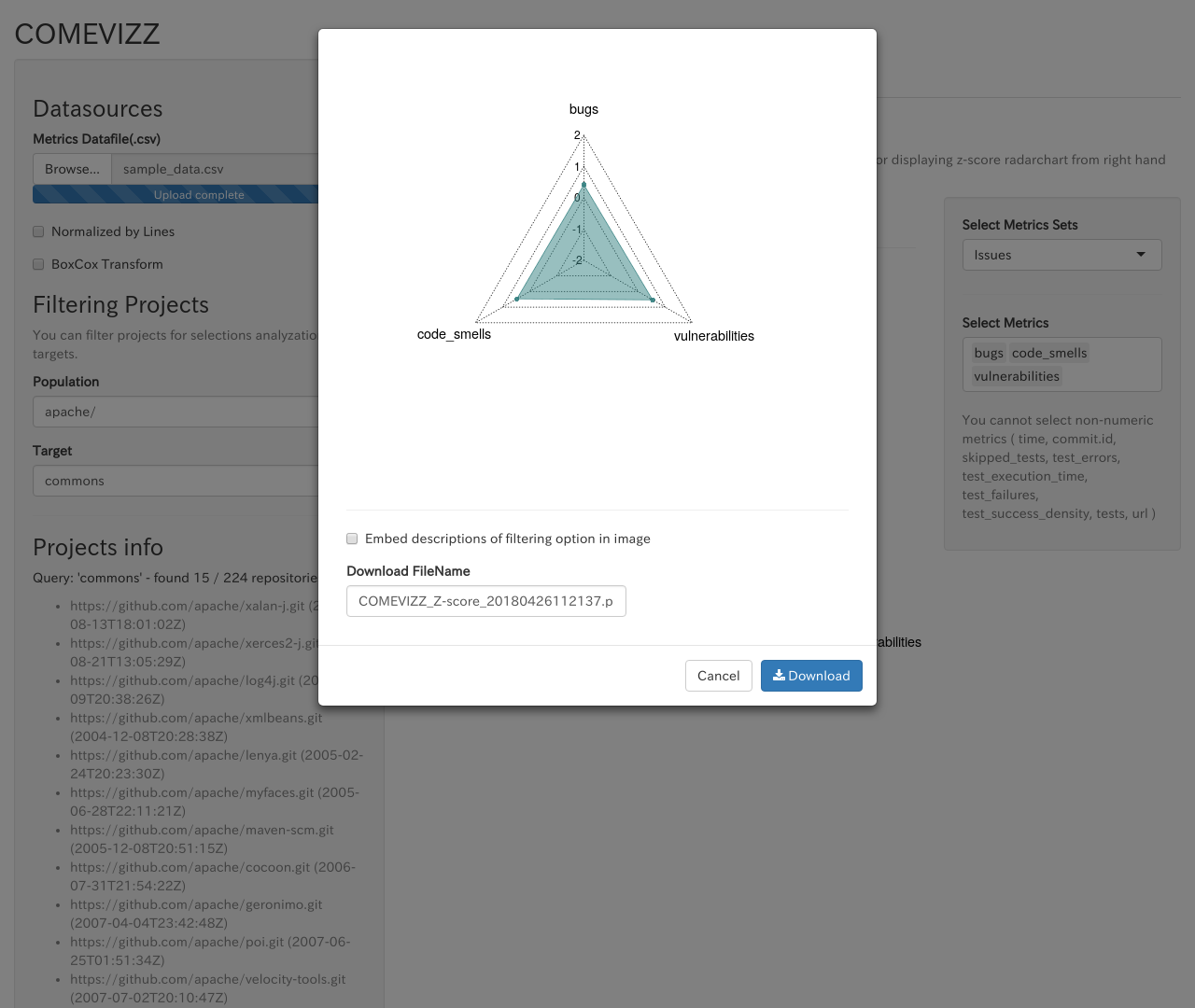

レーダーチャートの上部にあるSave Radarchart as .pngボタンをクリックすると,Z-ScoreレーダーチャートをPNGファイルとしてダウンロードするためのダイアログが開きます. Save Z-score radarchart dialog

ダイアログの右下のDownloadボタンを押すことで、表示されているレーダーチャート画像をダウンロードします.
ダウンロード時のファイル名はDownload FileNameより変更できます.
また,Embed descriptions of filtering option in imageをチェックすることで,レーダーチャート表示時に指定したFilteringの情報を画像に追加することができます.

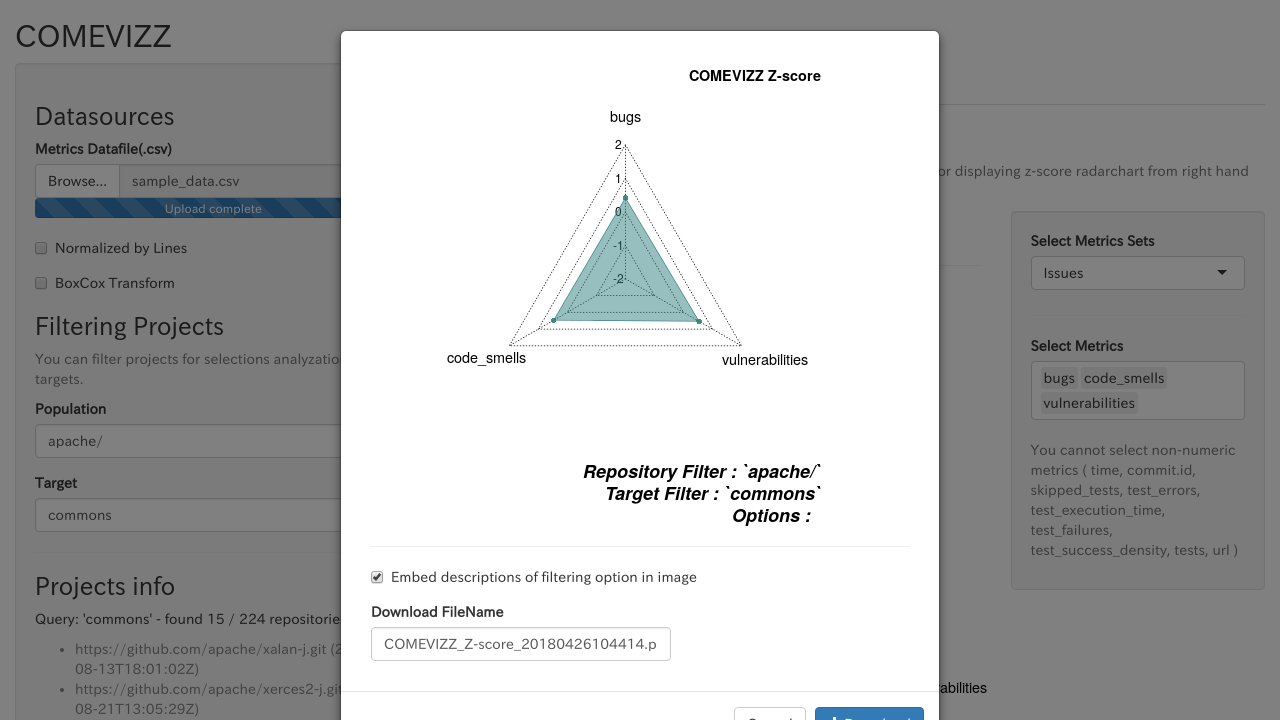

Save Z-score radarchart with more description

統計情報表示

メトリクスデータを読み込んだ後,画面中央の Select Metrics からメトリクス名を選択すると統計情報が表示されます.

Select metrics type

Metrics stats

読み込みが完了すると統計情報が表示されます.

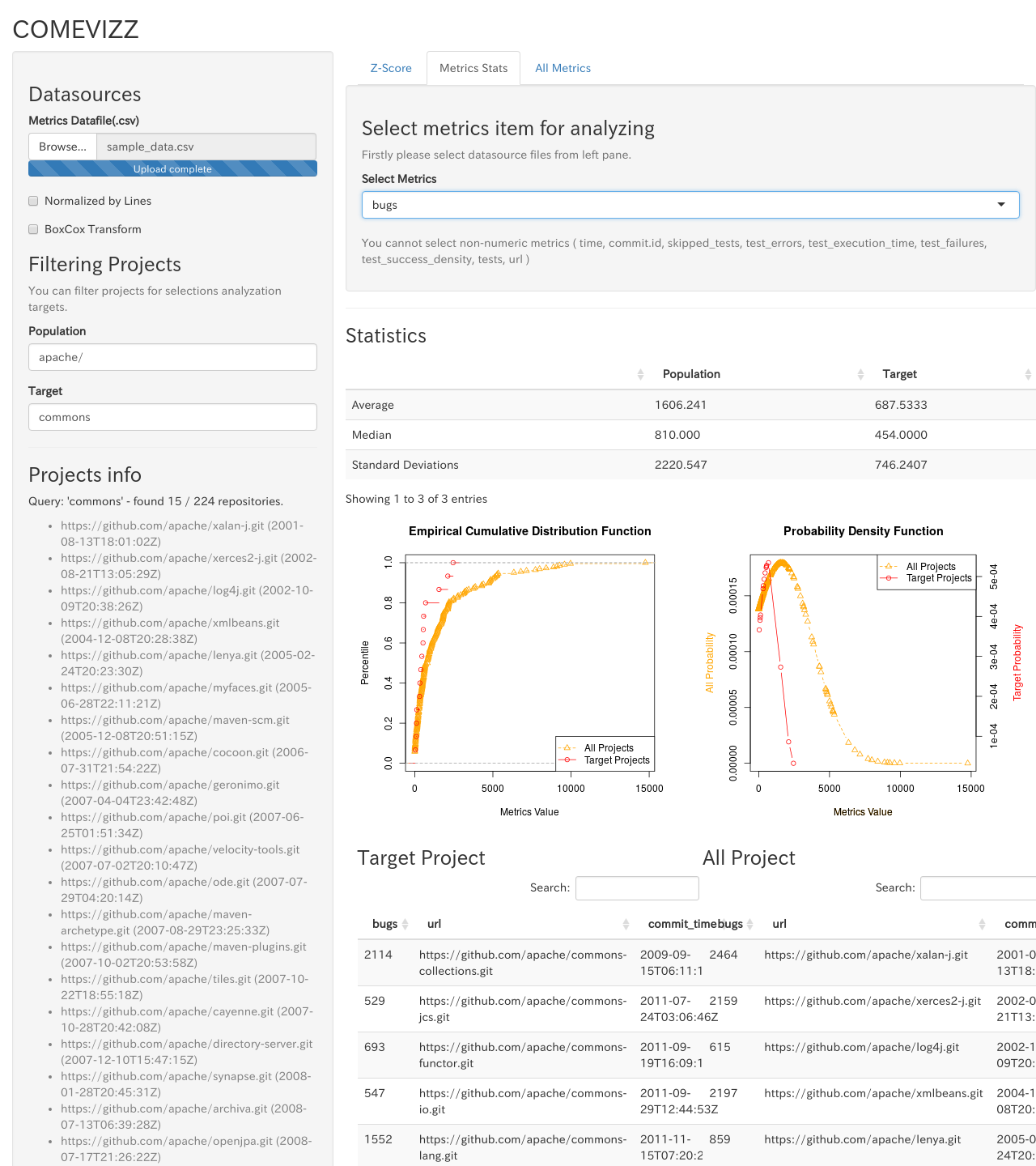

Metrics stats selected

  1. 平均(Average) / 中央値(Median) / 標準分散(Standard Deviation）
  2. 累積密度分布関数
  3. 確率密度関数
  4. メトリクスデータテーブル

母集団・ターゲットプロジェクトのフィルタリング

画面左の Filtering Projects にプロジェクト名の一部を入力することで,表示対象プロジェクトのフィルタリングを行うことができます.

Filtering Projects

フィルタリングされた結果は画面左下のProjects Infoに表示されます.

Population

統計情報・Z-score表示の母集団をurl文字列をベースにフィルタリングします. フィルタリングしたいプロジェクトのurlを正規表現で入力します.

例1: github.comで公開されているapacheプロジェクを母集団として選択する場合

gihtub.com/apache/

例2: github.comで公開されているapacheとspring-projectsのプロジェクトを母集団として選択する場合

gihtub.com/apache/|github.com/spring-projects

Target

統計情報・Z-score表示のターゲットプロジェクトを指定できます.

母集団(Population)と同様,入力文字列に正規表現として該当するプロジェクトのみがターゲットプロジェクトとして選択されます. 母集団プロジェクトの中からTargetに入力した文字列でさらにフィルタリングされた結果が選択されます.

メトリクス値の変換

総行数(lines)による正規化

チェックボックス　Normalized by linesを選択すると,メトリクス値を各プロジェクトの総行数で正規化したメトリクス値の統計情報を表示することができます.

Check noarmalize by lines

正規分布への近似

チェックボックス　BoxCox Transformを選択すると,メトリクス値の分布を正規分布へ近づけるBoxCox変換を実行することができます.

BoxCox Transform
